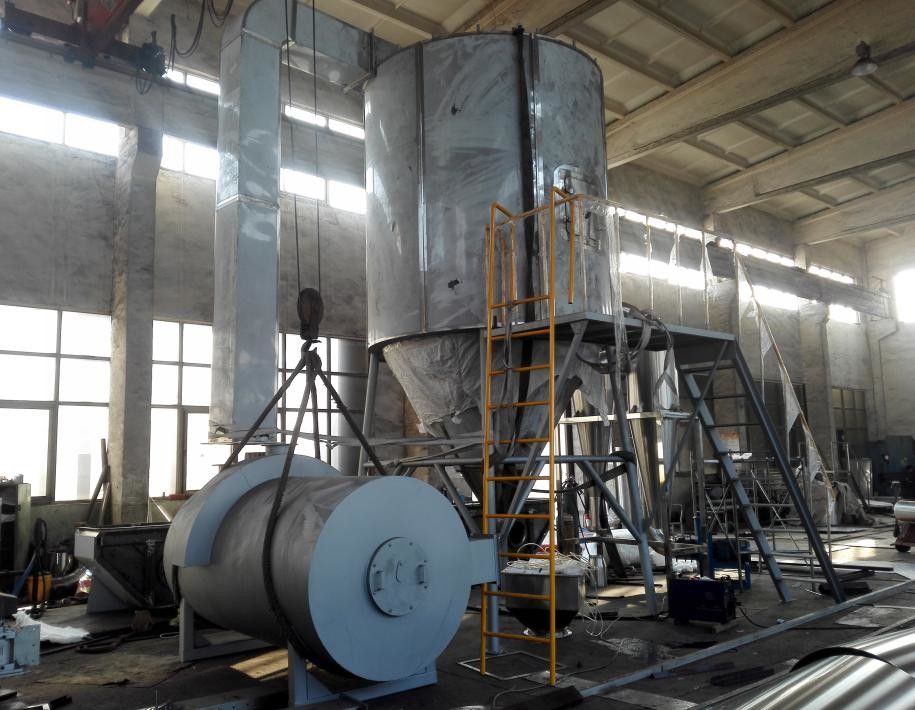

De Neveldroger van LPG500 Centrifigural
Ⅰ, de voorwaarde van het Materiaalontwerp:
1, voedt vloeibare voorwaarde
Naam van materiaal: vloeistof
Stevige inhoud: 25%
Definitieve vochtigheid: 5%
De temperatuur van de inhamlucht: 200--210℃ (de temperatuur van de Inhamlucht is 210℃)
De temperatuur van de afzetlucht: ~90℃
Waterverdamping: 500 kg/u
Viscositeit: nr
Aandeel van vloeistof: ~1.1 g/cm3
Hittebron: Heet ontploffingsfornuis met gas
Vloeibare temperatuur: 20℃
2, Droge productvoorwaarde:
Droge korrelgrootte: netwerk ~120
Het aandeel van de droge stofaccumulatie: ~0.8 g/cm3
Hygroscopiciteit: nr
Afzet materiële temperatuur: 40~50℃
3, Procesvoorwaarden
Atomiseringswijze: Centrifugaal
Contactwijze tussen druppeltjes en hete lucht: Parallelle stroom
Hittebronnen en verwarmingsmethoden: Heet ontploffingsfornuis met gas
De temperatuur van de inhamlucht: 210℃
De temperatuur van de afzetlucht: ~90℃
De wijze van de poederinzameling: Cycloon precipitatorSystem materiële vereisten in twee stadia: Het contactdeel en buiten centrale verwerkingseenheid is SS304, is het Blijven Q235.
4, ontwerpen meteorologische voorwaarden
Luchtdruk: standaardatmosfeerdruk
Omgevingstemperatuur: 20℃
Relatieve vochtigheid: 60%
Omringend luchtvochtgehalte: 0,012 kg/kg
5, (Totale) Openbare Werken
5.1 elektrische bron
Voeding: 380V, 3phase, 50HZ
Macht: stuwende kracht 267 kW
6. Hoofdparameters van materiaal:
(1) toren binnendiameter: Φ5800 mm
(2) toren buitendiameter: Φ5960 mm
(3) luchtvolume: 15000 kg/u
(4) de temperatuur van de inhamlucht: 210℃
De temperatuur van de afzetlucht: ~90℃
(5) droge productoutput: ~200 kg/u
Waterverdamping: 500 kg/u
(6) watergehalte van droog poeder: 4%
(7) heet ontploffingsfornuis met gas: 800000 kcal/h
(8) trekker van het cycloonstof 1: 2-- XXF/Φ1100
Trekker van het cycloonstof 2: 2-- XXF/Φ1000
(9) blazende machine: Model: 4-72-5A Macht: 15KW snelheid: 2900 t/min
(10) Veroorzaakte ontwerpventilator: Model: 9-26-10D Macht: 55KW snelheid: 1450 t/min
(11) Schroefpomp: Model: Gf40-1 macht: 4KW druk: 0,6 Mpa
Tarief van stroom: 8 m3 /h-Snelheids: 700 t/min
(12) Verstuiver: Model: Xh-500 Macht: 11KW
Snelheid: 12000~15000 t/min
Ⅲ, Systemendefinitie
Aanvankelijke selectie: LPG-500 de eenheid van de neveldroger
Verwarmingssysteem: Heet ontploffingsfornuis met gas
Het poeder vangt systeem: Cycloonseparator in twee stadia
Diëlektrisch omloopsysteem: De open cyclus van de ontwerpventilator
Het systeem van de luchtfiltratie: Aanvankelijke luchtfilter
Voedersysteem: Schroefpomp het regelbare automatische voeden
Controlesysteem: Controlekabinet gecentraliseerde controle
Ⅳ, Schematisch diagram van technologisch proces (met tekeningen)
Ⅴ, lijst van de Materiaal de technische parameter
| Waterverdamping (Gezuiverde waterverdamping) | 500 (maximum) Kg/u | Torendiameter/torenhoogte | Φ5.8m/13.6 m |
| Werkende temperatuur | De lucht 90℃ van de inhamlucht 210℃/Outlet | Verstuiver LPG-500 |
Snelheid: 12000 r.p.m Schijfdiameter: Φ180mm |
| geïnstalleerde macht | transmission~69KW | ||
| Systeemhitte | 80×104 Kcal/h | Samengeperste luchtconsumptie | 0,6 m3 /min |
| Drogende systeemvorm | Open omloopsysteem | Het voeden wijze | De voeding in de stallen van de schroefpomp |
| De wijze van het hete luchtcontact | Parallelle stroomwijze | Hitte bronwijze | Heet ontploffingsfornuis met gas |
| De wijze van de poederinzameling | Cycloonneerslagmiddel in twee stadia | Atomiseringswijze | Centrifugaalatomisering |
| Controlewijze | Kan de controlekabinet gecentraliseerde controle, de temperatuur van de inhamlucht, digitale temperatuur, druk, drukverschil controleren | ||
