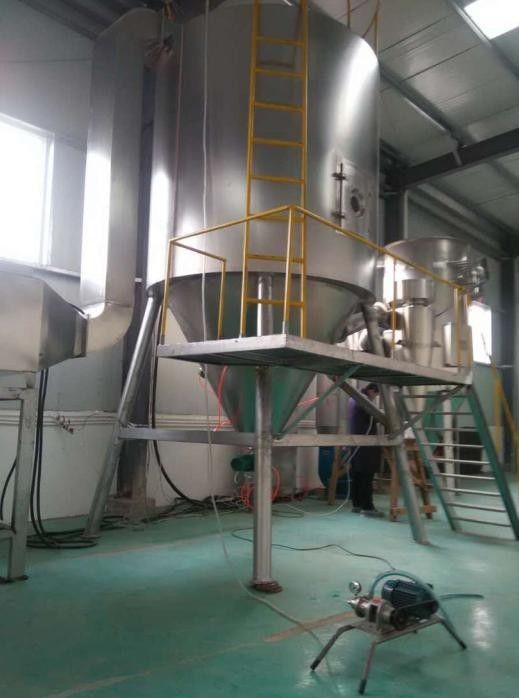

De Neveldroger van LPG300 Centrifigural
De voorwaarden van het materiaalontwerp
Naam van materiaal:
Stevige inhoud: Ongeveer 45-50%
Definitief vochtgehalte: ≤5%
De temperatuur van de inhamlucht: 180-200℃
Uitlaattemperatuur: 90-100℃
Roterende snelheidsfrequentie: 40-50HZ
Droogtorendiameter: ф4600 mm
De luchtdruk: 760mmHg
Omgevingstemperatuur: 25℃
Absolute vochtigheid: 90%
Voeding: 380V, 3Phase, 50hz
Het werk principe en Ontwerpregeling van materiaal
1, Operationeel principe
De machine is open omloop, stroom, centrifugaalatomisering, micro- negatieve drukverrichting. Drogend middelgrote lucht van de atmosfeer volgens werkende instructies, na de aanvankelijke, middelgrote effect luchtfilter, ventilator, wordt het hete fornuis, de hoog rendementfilter hete lucht op hoge temperatuur en schone, dan gaat de belangrijkste droogtoren door de hete luchtverdeler in. Het vloeibare materiaal gaat door de schroefpomp over volgens de verrichtingsinstructie en gaat de centrifugaalpijp in. De druppeltjes zijn verspreid in kleine druppeltjes onder middelpuntvliedende kracht. In de belangrijkste droogtoren, zijn de druppeltjes in volledig contact met de hete die lucht, hitte langs hun specifieke wegen wordt geruild, dan droog in producten, dan gescheiden door een cycloonseparator, en de stevige materialen worden verzameld. Het gasmiddel wordt uit gefiltreerd.
2, Beschrijving van ontwerpregeling:
Aanvankelijke selectie: De droger LPG-300 van de type (ф4600) nevel,
Verwarmingssysteem: Oliegestookt hete luchtfornuis voor 500.000 calorieën het verwarmen
Het systeem van de productinzameling: het stofverwijdering van de torenbottom+cyclone separation+Water film
Het vaatstelsel: open omloop van ontwerpventilator
Het systeem van de luchtfiltratie: De primaire van de, middelgrote effect bestand op hoge temperatuur en filter hoog rendementlucht
Voersysteem: Het stepless regelbare voer van de Nemopomp
Inzamelingssysteem: star-shaped uitlaatklep
Controlesysteem: de frequentieomzetting past etc. de snelheid van verstuiver aan, de temperatuur van het digitale vertoningsinstrument, druk, drukverschil, het werkschema van de touch screenvertoning/plc verwarde controle veranderlijke parameters.
Lijst van de materiaal de technische parameter
| Waterverdamping | (maximum) 300Kg/h | Torendiameter/torenhoogte | 4.60M/10.5M |
| Werkende temperatuur | De Temperatuur 90℃ van de inhamtemperatuur 200℃/Outlet |
Verstuiver LPG-300 |
Snelheid: 14000r.p.m Diameter: 180mm |
| Macht | Aandrijving 70KW | ||
| Olieverbruik | 50-60kg/h | Systeemhitte | 50X104Kcal/h |
| De consumptie van de druklucht | 0.5m3/min | Het volume van de systeemlucht | Ongeveer 12000 m3 /h |
| Drogend systeemtype | Open omloopsysteem | Het voeden wijze | De automatische voeding in de stallen van de schroefpomp | ||
| De wijze van het hete luchtcontact | Parallelle stroomwijze | Hitte bronwijze | Oliegestookt hete luchtfornuis | ||
| De wijze van de productinzameling | Cyclone+waterfilm | Atomiseringswijze | Centrifugaalatomisering | ||
| Controlewijze | Het willekeurige plaatsen, automatische controle van de temperatuur van de inhamlucht, digitale vertoningstemperatuur, druk, drukverschil, frequentieomzetting om atomiseringssnelheid etc. aan te passen, enz.-het werkstroom van de Touch screenvertoning/PLC verwarde controle veranderlijke parameters | ||||
| Totale Grootte | Zie het ref-beeld | Gewicht | 12T | ||
| Milieuvoorwaarde | Volledige druk: 760mmHg, Temperature200C, Relatieve vochtigheid: 80% | Elektrische bron | 3Phase, 380V, 50HZ | ||
Het diagram van de processtroom
