Plaats van herkomst:
China
Merknaam:
XINYU
Modelnummer:
Zg-5

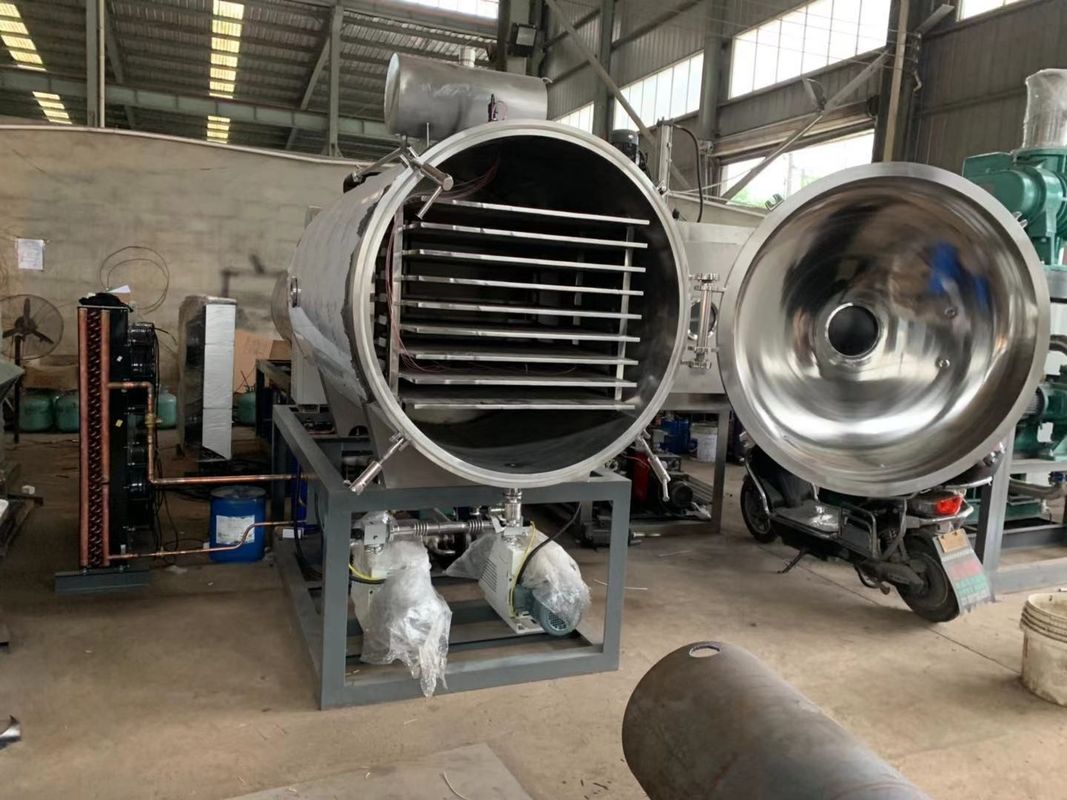

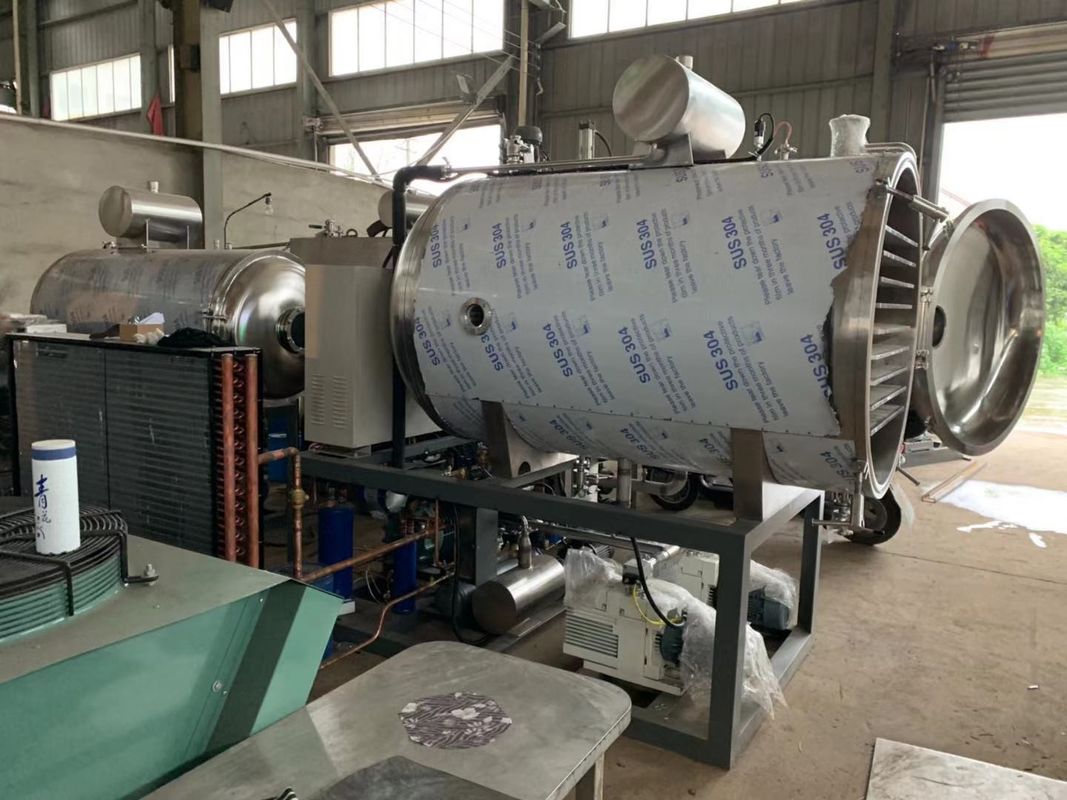

Automatische Productielijn zg-5 Vacuümvorstdroger
| Zg-5 vorstdroger | ||
| Bouw | Technische parameters | Opmerking |
| Basisstructuur | ||
| Efficiënt gebied van planken | 5㎡ | |
| Inputcapaciteit | 50kg | |
| Maximumcondensatorcapaciteit | 60Kg/batch | |
| Voeding | 220V/60Hz/3P | Volgens het voltage van de cliënt |
| Machtsconsumptie | 22.35Kw | |
| Koelwater | 5T/Hr (T<28℃, P=0.1-0.15MPa) |
Rekupereerbaar Voorbereidingen getroffen door klant |
| Machinegrootte (L*W*H) | 2700*1200*2430mm | Behoudens het daadwerkelijke ontwerp |
| Hoofdstructuur | Eenheidstype | |
| Gewicht | 3000 Kg | |
| Droge Kamer | ||
| Droog Kamermateriaal | SUS304/6mm dik | |
| Droge Kamervorm en dimensie | Cilinder φ1100*1100 | |
| Deurslot | Het slot van de handknop | |
| Deur Open richting | Recht op linkerzijde | Beslist door klant |
| Open hoek | >110° | |
| Deurmateriaal | SUS304 | |
| Surfaceness | Ra≤0.5um | |
|
Observatievenster
|
Vorst-bestand glas φ240mm, δ25~27 |
Geïnstalleerd op de voorzijde
|
| Deurverbinding | De medische o-rubberverbinding van het sectiesilicone | |
| Temperatuursensor | T-type thermokoppel | |
|
Planken |
||
| Plankenmateriaal | SUS304 | |
| Plank Surfaceness | Ra≤0.5um | |
| Plankenhoeveelheid. (PC) | 7+1 lagen | De hoogste laag planken is temperatuurcompensatie |
| Roestvrij staaldienblad | Hangzhou 395*445*30/2mm dik | 28pcs |
| Afstand tussen planken | 75 mm | |
| Plankenafmeting (L*W*H) | 800*895*15mm | |
| Planken laagste temperatuur | -50℃ | |
| Planken hoogste temperatuur | +70℃ | |
| Plank het Koelen Tarief | +20~-40℃≤60min | Zonder commissie |
| Het verwarmen machtsconsumptie | 8 Kw/220V/60Hz | |
| Plankenomheining | Verhinder het dienbladkruis over de plank | |
| Condensator | ||
| Condensatormateriaal | SUS304/6mm dik | |
| Vorm en afmeting | Cilinder φ1100*600 | Bij rug van droge kamer |
| Het materiaal van de rolpijp | SUS304 | |
| Rolvorm | Cirkelrolpijp | |
| Het water die van de rolpijp gebied vangen | ≥5㎡ | |
| Koelmiddel | R404a | |
| Condensator laagste temperatuur | -55℃ | |
| Het koelen tarief | +30~-40℃≤30min | |
| Observatievenster |
Vorst-bestand glas φ240mm, δ25~27 |
Geïnstalleerd op de kant
|
| het ontdooien methode | sSray + onderdompeling | |
| Temperatuursensor | T-type thermokoppel | |
| Koelende Eenheid | ||
| Compressor. | Bitzer12.2hp motor in twee stadia | 1set |
| Machtsconsumptie | 9.15Kw | |
| Koelmiddel | R404a | Voorbereidingen getroffen door klant |
| De uniformiteit van de plankentemperatuur | +/-1℃ | |
| Olieseparator | Shengzhou | 1set |
| Oliefilter | Shengzhou | 1set |
| Het verschilcontrolemechanisme van de oliedruk | Shanghai | 1set |
| Gas-liquid separator | Shengzhou | 1set |
| Ontvochtigings drogende filter | Shengzhou | 1set |
| Manometer | Shengzhou | 3set |
| Het relais van de hoogspanningsbescherming | Shengzhou | 1set |
| Water gekoelde condensator | Zhejiang Kaidi | 1set |
| Golf Temperende Pijp | Shengzhou | 2pcs |
| Handsluitklep | Shengzhou | 1set |
| Koelende solenoïdeklep | Emerson (Amerika) | 1set |
| Uitbreidingsklep | Danfoss (Danmark) | 1set |
| Rode Koperpijp | φ16, φ12, φ10 | |
| Koelings terugkeer-Pijp | φ38 roestvrij staalnaadloze buis | |
| Vacuümsysteem | ||
| Vacuümpomp | LEYBOLD D30C 1.5KW | 2sets |
| Golfpijp | Φ76 | De vacuümweerstand van de Pijpschok |
| De stroom van de pomplucht | 100L/S | |
| Machtsconsumptie | 3Kw | |
| Vleugelklep | Ningbo gi-63 | |
|
vacuümsolenoïdeklep
|
Ningbo ddc-40 | Automatische open of sluit met vacuümpomp |
| vacuümmaat | Shandong zj-54D | |
| Definitief vacuüm | ≤1Pa | Zonder commissie |
| Het pompen tarief | Van de luchtdruk aan 133 Pa≤20min wordt gelaten vallen die | |
|
Het tarief van de systeemlekkage |
0,005 Pa.m3/seconden | |
| Omloopsysteem | ||
| Pijpmateriaal | naadloze buis 304 | |
| Omlooppomp | Nanfang 1.1KW | 1set |
| Machtsconsumptie | 9,1 KW | |
| Kogelklep | Shanghai DG40 | Leef de norm van Q/IAKX002-97 na |
| Doorgevende vloeistof | Siliconeolie | Voorbereidingen getroffen door klant |
| Warmtewisselaar | BAODE BPHE | 1set |
| Het verwarmen tarief | >1℃/min | |
|
Verwarmingsmethode
|
Elektrische het Verwarmen pijp 4KW*2pcs 8Kw | |
| Controlemethode | Hand/Autocontrole | |
| Doorgevende vloeibare tankafmeting | ¢300*400 | |
| Controlesysteem | ||
| Systeemcontrolesoftware | Hangzhou | 1set |
| Verticaal controlekabinet |
Hangzhou Shuanglong 1100×400×600 |
Controle, verslag |
| PLC | SIEMENS cpu 226 CN AC/DC/relay | 1set |
| De module van de thermokoppeluitbreiding | SIEMENS EM 231 CN 4 (4 TC) | 1set |
| Analoge inputmodule | SIEMENS EM 231 CN (4 AI) | 1set |
| HMI | MCGS | 1set |
| Kabel van HMI en PLC | Hangzhou | |
| Constante stroom | Hangzhou | 1 |
| Omschakelingsvoeding | De bedrijven van Taiwan mw/24V/5V |
24V 1pc 5V 1pc |
| Temperatuursensor | T-type thermokoppel | Temperatuursensor |
| vacuümmaat | Shandong zj-54D | 2 |
| AC schakelaar |
SCHNEIDER |
|
| Lucht-onderbreking | SCHNEIDER | |
| Elektrische draad | 10㎡, 6㎡, 4㎡, 2㎡, 1㎡ | |
