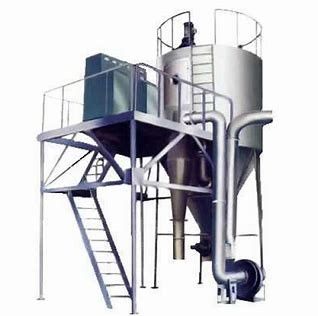

Van het Poeder het Proefscale centrifugal spray van de voedselmelk Drogere Verwarmen Met gas

De automatische 304SS/316SS-Centrifuge van het Melkpoeder

Hoofdinleiding

Droger van de hoge snelheids wordt de centrifugaalnevel gebruikt om poederkorrel van vloeistof direct te maken. Het is geschikt voor poederproductie van de materialen zoals oplossing, emulsie, vloeistof en deeg met snelle het drogen snelheid, hoog rendement, vereenvoudigd proces, en bezuinigde mensenmiddelen. vooral voor warmtegevoelig materiaal, kon deze technologie de kleur, het kruid en het aroma houden. Het eindproduct bezit goede uniformiteit, mobiliteit en oplossende capaciteit, ook hoge zuiverheid. Deze machine is gunstig voor het verbeteren van productiviteit en voordelen goed van technologie, die groot perspectief in de chemische, lichte de industrie, bouwmaterialen, levensmiddelen, farmaceutische heeft, biochemische en andere industrieën.

Ⅰ, De voorwaarde van het Materiaalontwerp:

1, voedt vloeibare voorwaarde

Naam van materiaal: vloeistof

Stevige inhoud: 25%

Definitieve vochtigheid: 5%

De temperatuur van de inhamlucht: 200--210℃ (de temperatuur van de Inhamlucht is 210℃)

De temperatuur van de afzetlucht: ~90℃

Waterverdamping: 500 kg/u

Viscositeit: nr

Aandeel van vloeistof: ~1.1 g/cm3

Hittebron: Heet ontploffingsfornuis met gas

Vloeibare temperatuur: 20℃

2, Droge productvoorwaarde:

Droge korrelgrootte: netwerk ~120

Het aandeel van de droge stofaccumulatie: ~0.8 g/cm3

Hygroscopiciteit: nr

Afzet materiële temperatuur: 40~50℃

3, Procesvoorwaarden

Atomiseringswijze: Centrifugaal

Contactwijze tussen druppeltjes en hete lucht: Parallelle stroom

Hittebronnen en verwarmingsmethoden: Heet ontploffingsfornuis met gas

De temperatuur van de inhamlucht: 210℃

De temperatuur van de afzetlucht: ~90℃

De wijze van de poederinzameling: Cycloon precipitatorSystem materiële vereisten in twee stadia: Het contactdeel en buiten centrale verwerkingseenheid is SS304, is het Blijven Q235.

4, ontwerpen meteorologische voorwaarden

Luchtdruk: standaardatmosfeerdruk

Omgevingstemperatuur: 20℃

Relatieve vochtigheid: 60%

Omringend luchtvochtgehalte: 0,012 kg/kg

5, (Totale) Openbare Werken

5.1 elektrische bron

Voeding: 380V, 3phase, 50HZ

Macht: stuwende kracht 267 kW

6. Hoofdparameters van materiaal:

(1) toren binnendiameter: Φ5800 mm

(2) toren buitendiameter: Φ5960 mm

(3) luchtvolume: 15000 kg/u

(4) de temperatuur van de inhamlucht: 210℃

De temperatuur van de afzetlucht: ~90℃

(5) droge productoutput: ~200 kg/u

Waterverdamping: 500 kg/u

(6) watergehalte van droog poeder: 4%

(7) heet ontploffingsfornuis met gas: 800000 kcal/h

(8) trekker van het cycloonstof 1: 2-- XXF/Φ1100

Trekker van het cycloonstof 2: 2-- XXF/Φ1000

(9) blazende machine: Model: 4-72-5A Macht: 15KW snelheid: 2900 t/min

(10) Veroorzaakte ontwerpventilator: Model: 9-26-10D Macht: 55KW snelheid: 1450 t/min

(11) Schroefpomp: Model: Gf40-1 macht: 4KW druk: 0,6 Mpa

Tarief van stroom: 8 m3/h-Snelheid: 700 t/min

(12) Verstuiver: Model: Xh-500 Macht: 11KW

Snelheid: 12000~15000 t/min

Ⅲ, Systemendefinitie

Aanvankelijke selectie: LPG-500 de eenheid van de neveldroger

Verwarmingssysteem: Heet ontploffingsfornuis met gas

Het poeder vangt systeem: Cycloonseparator in twee stadia

Diëlektrisch omloopsysteem: De open cyclus van de ontwerpventilator

Het systeem van de luchtfiltratie: Aanvankelijke luchtfilter

Voedersysteem: Schroefpomp het regelbare automatische voeden

Controlesysteem: Controlekabinet gecentraliseerde controle

Ⅳ, Schematisch diagram van technologisch proces (met tekeningen)

Ⅴ, Lijst van de Materiaal de technische parameter
