Plaats van herkomst:
China
Merknaam:
XINYU
Modelnummer:
Hg

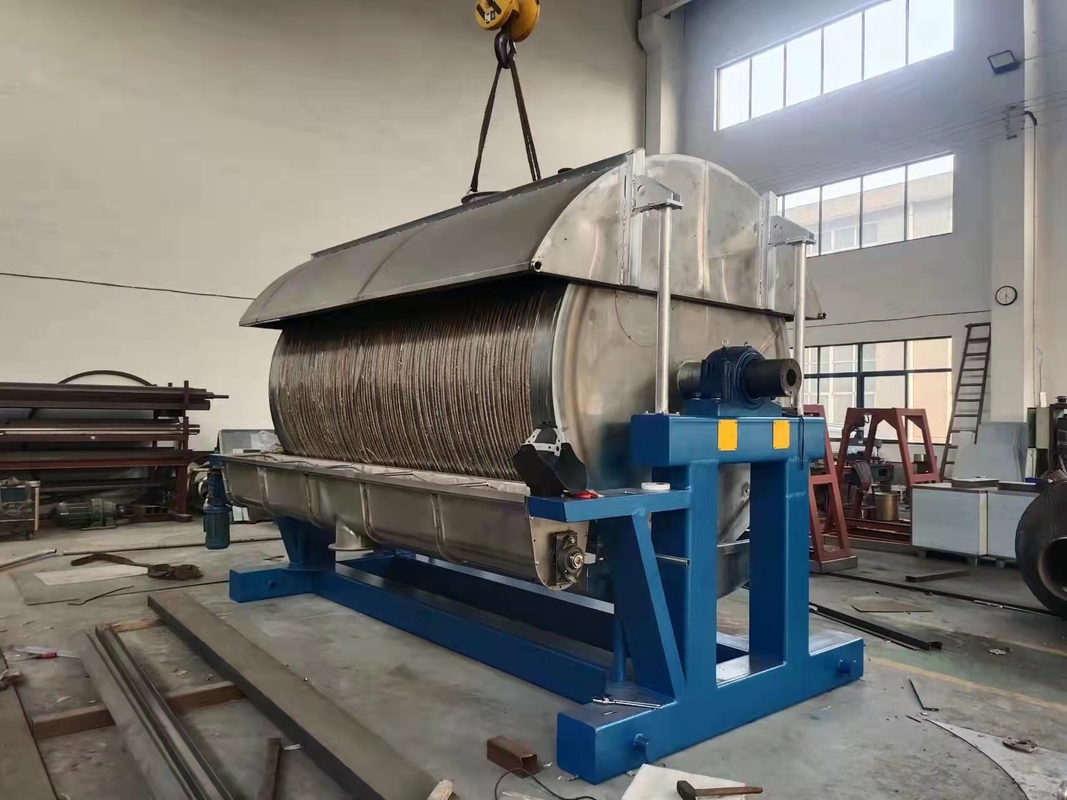

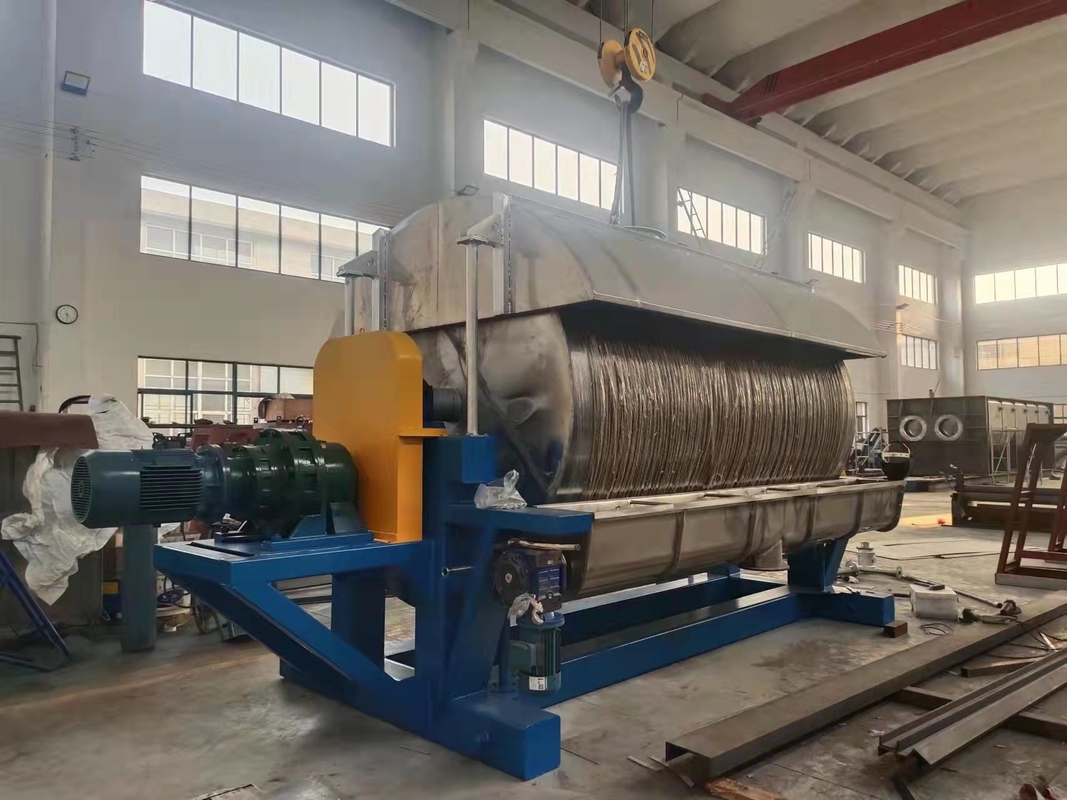

TG-Φ1,5×1,8 de schraperdroger van de typerol
I. technische vereisten
1. Materiaal: Q345R oppervlaktechroom geplateerde rol
2. Aanvankelijke vochtigheid: 75%
3. Definitieve vochtigheid: ≥10%
4. Productie: 2000kg/24h→85kg/h
5. Controlewijze: Onafhankelijke kabinetten (afzonderlijke controlekabinetten)
6. Het verwarmen wijze: Stoom (0,4 mpa~0.5-mpa)
7. Ontvochtigingssysteem: Externe verbinding van ontvochtigingstoestel
8. Materiaaltype: TG-Φ1.5×1.8
II. technische selectie
Waterverdamping per uur: W=85* [(75%-10%)/(1-75%)]=221kg/h
Behandelende capaciteit per uur: G=221+85=306kg/h
De verdampingsintensiteit per vierkante meter per uur is 10~12 kg/h.m2 volgens de hitte bronvoorwaarde van de gebruikersplaats en de daadwerkelijke ervaringsgegevens van onze vorige installatie en het zuiveren (10 kg/h.m2 hier)
De verdampingsintensiteit per vierkante minieme Q=10÷60=0.166 kg/min.m2. Watercomponent die per minuut zijn moet verdampt: Q1=221÷60=3.68kg/min.m
Echt vereist gebied =3.68÷0.166=22m2 (efficiënt het drogen gebied)
Het daadwerkelijke efficiënte het drogen gebied van de droger van de trommelschraper is als volgt: S=7.3 denken m2, gebruikend 1 drogend materiaal na om het daadwerkelijke het drogen gebied te ontmoeten. Het enige model is: TG-Φ1.5×1.8, S=8.4 m2
III.Equipment configuratielijst
| Hostmachine drogend systeem | ||||
| Seriel# | Naam | Specificatie | Materiaal | Q'ty |
| 1 | Roterende trommel | Φ1.5×1.8 | Koolstofstaalchroom geplateerde oppervlakte | 1 |
| 2 | Hoofdkader | assorteer | Q235,18#U-staal | 1 |
| 3 | Transmissie | 5.5kw | Componenten (frequentieomzetting) | 1 |
| 4 | Reductiemiddel | assorteer | Componenten | 1 |
| 5 | Het dragen (zetel) | assorteer | Componenten | 2 |
| 6 | Schraper | Assorteer, regelbaar | de 410 lentestaal | 1 |
| 7 | Gezamenlijk het draaien | assorteer | Metaalslang | 1 |
| 8 | Opgeschorte kap | assorteer | Q235 Anticorrosieve en Antiroestbehandeling | 1 |
| 9 | Natte uitlaatventilator | 4-72-4.5A | Q235 Anticorrosieve en Antiroestbehandeling | 1 |
| Het laden systeem | ||||
| Seriel# | Naam | Specificatie | Materiaal | Q'ty |
| 1 | Opslagbak | assorteer | SUS304 | 1 |
| Lossingssysteem | ||||
| Seriel# | Naam | Specificatie | Materiaal | Q'ty |
| 1 | Schuine plaat voor lossing | assorteer | SUS304 | 1 |
| 2 | Lossingsvultrechter | assorteer | SUS304 | 1 |
| Elektrisch controlekabinet | ||||
| Seriel# | Naam | Specificatie | Materiaal | Q'ty |
| 1 | Elektrisch kabinet | assorteer | Het kabinet van neveljection | 1 |
| 2 | Frequentietransformator | assorteer | assorteer | 1 |
| 3 | Aairbreakschakelaar | assorteer | assorteer | volledige reeks |
| 4 | Thermische overbelasting | assorteer | assorteer | volledige reeks |
| 5 | Schakelaar | assorteer | assorteer | volledige reeks |
| Nota: volgens de daadwerkelijke situatie, draagt de ontvochtigingsgebruiker de verbinding van de ontvochtigingspijpleiding zelf, legt ons bedrijf de flens terzijde | ||||
