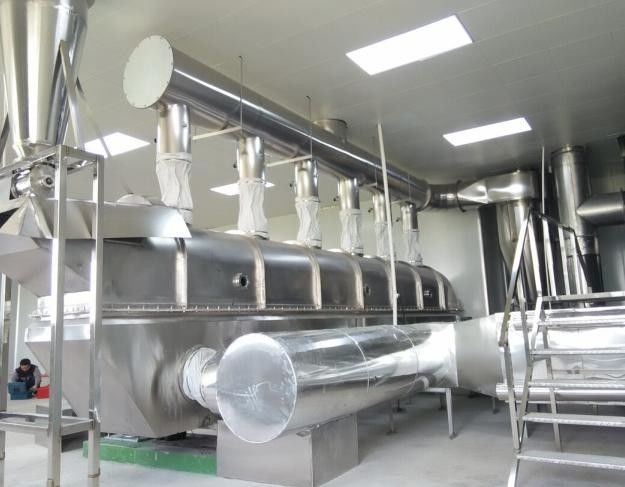

Chemische Vibro van 304SS 500kg/H Horizontale Vloeibaar gemaakt Ononderbroken - beddroger

ZLG6-0.75 lineaire Vloeibaar gemaakte Trilling - beddroger

Materiaaloverzicht:

Het trillende vloeibaar gemaakte die - beddroger, naar zoals vloeibaar gemaakt trillend wordt doorverwezen - bed, is een nieuw type van vloeibaar gemaakt hoog rendement drogend materiaal geschikt om korrelige en poederachtige materialen te drogen. Het heeft de voordelen van gemakkelijke verrichting, energie - besparing en milieubescherming.

Principe van vloeibaar gemaakt trillen - bed die drogen: de filters van de luchtventilator de omringende lucht door de filters van de primaire en middelgroot-efficiencylucht en de hitte het aan de vastgestelde temperatuur door de stoomwarmtewisselaar, en gaat definitief de bodem van vloeibaar gemaakt - bed door de pijp in als hittebron voor het materiële doorstroming en drogen. Het natte materiaal gaat de bedplaat (geperforeerde plaat) binnen de machine van de voerhaven van in het hogere bedlichaam. Onder de actie van de opwindingskracht van de trillende motor aan beide kanten van vloeibaar gemaakt - het bed, wordt het materiaal geworpen vooruit en beweegt onophoudelijk zich horizontaal, en de hete luchtpassen omhoog door de bedplaat (Geperforeerde plaat) is in contact met natte materialen. De natte materialen worden opgeschort in de hete lucht om een gemengd bed van materiële deeltjes en hete lucht te produceren, die als het vloeibare koken, is en hitteoverdracht en vochtigheidsoverdracht tussen het materiaal en de hete lucht leidt. Onder de actie van de hitteuitwisseling, voert de hete lucht waterdamp en fijne materiële deeltjes mee en van de luchtafzet van de veroorzaakte ontwerpventilator na wordt bestrooid door de cycloonseparator en de zakfilter gelost.

Nadat het materiaal droog is, blijft het zich vooruit bewegen. De koele lucht wordt gebruikt bij de bodem van vloeibaar gemaakt - bed. Een verdeling wordt in het lagere bed van vloeibaar gemaakt - bed gemaakt om de koude lucht van de hete lucht te onderscheiden. Nadat het materiaal in contact met de koude lucht komt, worden de hitte en de koude geruild. Verminder om het gewenste effect, en tenslotte lossing van de lossingshaven te bereiken, en de stofcollector en de veroorzaakte ontwerpventilator met de drogende sectie te delen.

Wanneer het materiaal vooruit en onophoudelijk op de bedplaat (geperforeerde plaat) wordt geworpen, zal een stuk fijne deeltjes van de openingsplaat aan de binnen grondplaat van vloeibaar gemaakt - bed vallen. De grondplaat is parallel met de bedplaat (geperforeerde plaat) en is ook onder de actie van trilling. Het materiaal wordt geworpen vooruit onophoudelijk langs de horizontale richting, en van de haven van de stofverwijdering van vloeibaar gemaakt - bedvloer automatisch definitief gelost.

Vloeibaar gemaakt trillen - de beddroger wordt wijd gebruikt in het drogen van poederachtige en korrelige materialen in het chemische, farmaceutische, voedsel, de ontwaterde groenten, de korrel, en de minerale industrieën.

Tijdens verrichting, worden de materialen uniform en onophoudelijk gevoed in trillen vloeibaar gemaakt - bed door de voeder. Tegelijkertijd, wordt de lucht verwarmd aan een bepaalde temperatuur na wordt gefiltreerd, en ingaat de kamer met de wind mee van de droger door de luchtinham. Nadat het materiaal op de distributieplaat, onder de dubbele actie van de trillingskracht en de hete luchtstroom door de plaat van de luchtdistributie valt, zal het in een onderbrekingsstatus zijn en zal de hete luchtstroom contacteren. Na het aanpassen van het het voeden bedrag, de trillingsparameters, de winddruk en windsnelheid, vormt het materiële bed een eenvormige vloeibaar gemaakte staat. Er is woeste onstuimigheid tussen de materiële deeltjes en het hittemiddel, dat het hitte en massaoverdrachtproces versterkt. Het droge product wordt gelost van de lossingshaven, en de verdampte water en afvalgaspas door de cycloonseparator en de zakfilter om het stof terug te krijgen. Na wordt gelost in de atmosfeer. Het aanpassen van de relevante parameters kan de verwerkingscapaciteit van het systeem binnen een bepaalde waaier gemakkelijk veranderen.

Technische beschrijving van belangrijke onderdelen van het systeem:

1. Hoger lichaam

Het hogere bedlichaam scheidt het het drogen gebied van de atmosfeer om stof te verhinderen te lekken en het veroorzaken van milieuvervuiling. De bovenste helft is groter dan lager - half, zodat is de windsnelheid bij het bovenste gedeelte lager dan het lagere deel, dat voor deeltjessedimentatie bevorderlijk is, de hoeveelheid meegevoerd stof, vermindert en de inzameling van stofcollectoren vermindert. De hoeveelheid stof is minder, en het is milieuvriendelijker. De boogvormige structuur bij de bovenkant van het hogere bedlichaam maakt de starheid beter, is het binnenland gemakkelijk om worden opgepoetst en worden opgepoetst, en de afwerking is goed, en geen stof hangt het aan.

Het hogere bedlichaam is gewoonlijk een thin-walled structuur met een dikte van ongeveer 3mm. om grote elastische trillingen de zijgevel te verhinderen, wordt een sectie gelaste het versterken ribben vereist op de buitenkant. Het hogere bedlichaam wordt voorzien van uitlaatafzet voor uitlaatlucht. Rekening houdend met de sterkte van het hogere bedlichaam, wordt het over het algemeen gemaakt in een ronde vorm, en 4-6 luchtafzet wordt over het algemeen gemaakt volgens de grootte van vloeibaar gemaakt - bed. Het hogere bedlichaam is uitgerust met een snel-past gezichtsglas, dat wordt gebruikt om de droge toestand van het materiaal waar te nemen en met de functie van het handgat kan ook rekening houden. Het hogere lichaam gebruikt een snel-past toegangshaven, die geschikt en snel is te openen en te sluiten. Één eind van het hogere bedlichaam wordt voorzien van een voerhaven, en de voerhaven heeft een klepplaat om de aanpassing van het voervolume te vergemakkelijken.

2. Lager lichaam

Het lagere bedlichaam is de luchtkamer waar de hete lucht en het werk van de bedraad samen binnengaat om de taak te voltooien om de hete lucht in het bed gelijk te verzenden. Tegelijkertijd, is de trillingsmotor ook geïnstalleerd op het lagere bedlichaam. Het volume van het lagere bedlichaam is verwant met de uniformiteit van de drukdaling van het bed en de schommeling van de drukdaling. Om deze reden, moet er een voldoende groot volume van het lagere bedlichaam zijn, en het lagere bedlichaam moet de dynamische lading van alle trillende massa's dragen, zodat zou het lagere bedlichaam als structuur van het dooskader moeten worden in het leven geroepen. Het lagere bedlichaam moet met een trillingsmotor worden uitgerust, en het lagere bedlichaam zou groter moeten zijn dan hoger bedlichaam, over het algemeen 810mm. De buitenkant wordt versterkt met kanaalstaal en de binnenkant wordt versterkt met ronde pijpen. Het lagere bedlichaam is verdeeld in twee luchtkamers met een verdelingsraad, is één luchtkamer geventileerd met hete lucht, en de andere luchtkamer is geventileerd met koude lucht. De verdeling wordt gehouden een bepaalde afstand van de bodem van het lagere bedlichaam om de stroom van materiële lekkage en schoonmakend water van het bed te vergemakkelijken.

Het lagere bedlichaam wordt voorzien van uitlaatafzet voor uitputtende lucht. Rekening houdend met de sterkte van het hogere bedlichaam, wordt het over het algemeen gemaakt in een ronde vorm, en 6-8 luchtafzet wordt over het algemeen gemaakt volgens de grootte van vloeibaar gemaakt - bed. Het lagere bedlichaam is een doosstructuur, en er zal dode hoeken na de grondplaat zijn en de zijplaten worden gebogen en gelast. om de accumulatie van materialen te verhinderen en het schoonmaken te vergemakkelijken, is een driehoekige plaat gelast op de dode hoek aan het sluiten. Het lagere bedlichaam wordt voorzien van een haven van de stofverwijdering onder de lossingshaven. De haven van de stofverwijdering wordt gemaakt van rond gemaakte vierkanten, en een blinde plaat op de bovenkant wordt verbonden door snelle installatie. Er zijn vele manieren om de schok van het lagere bed te absorberen, hoofdzakelijk gebruikend de rubberlentes en opblaasbare luchtkussens.

3. Hogere en lagere bedflenzen

Er zijn hoofdzakelijk twee manieren om de hogere en lagere bedorganismen te verbinden. Men is de verbinding van de flensbout, d.w.z., de hogere en lagere flenzen van het bedlichaam wordt verbonden door bouten. Deze methode is niet zeer geschikt voor het schoonmaken en het onderhoud van vloeibaar gemaakt - bed. Gezien deze situatie, ontwerpt Ons bedrijf een manier die snel kan worden verbonden en worden gedemonteerd,

4. Bedraad

De hete lucht gaat door de geperforeerde plaat over om het materiaal vloeibaar wordt gemaakt te maken dat worden in vloeibaar gemaakt trillen - bed. De ervaring toont aan dat groter de open poreusheid, moeilijker het de doorstromingskwaliteit moet verzekeren. De open poreusheid is over het algemeen in de waaier van 3%-10%, en openen is normaal. Volgens de gelijkzijdige driehoeksdistributie, is de diameter meestal 23mm rechte gaten, kunt u een tong-vormig gat ook openen op het voereind volgens de vochtigheid, en dan een recht gat openen bij de rug, of u kunt de bedraad volgens het materiaal specifiek ontwerpen.

Het procesontwerp van de materiaalselectie

(1), procesontwerp:

(2), Basisprocesparameters:

(3), installatieparameter:
