1, Ontworpen Parameter:
⑴, Materiële naam: Biergist
⑵, De Temperatuur van de Inhamlucht: 160℃;
⑶, De Temperatuur van de Afzetlucht: 80℃;
(4), Vaste-vloeibare stofinhoud: 10%;
(5), Capaciteit: 300㎏/h;
⑹, Voertarief: meer dan 98%;
⑺, Eindproductvochtigheid: 5%;
⑻, Bestrooiend methode: Stofverwijdering van verwijdering de in twee stadia van het de collector+spray stof van het cycloonstof;
⑼, Stel wijze in werking: non-stop verrichting
⑽, Drogend middel: De gefiltreerde lucht;
⑾, Hittebron: direct brandend heet de ontploffingsfornuis van het type aardgas.
2, Kenmerk van materiaal:
Stevige inhoud van ruwe gistalcoholische drank: 10%, is de output ongeveer 210 ton per maand.
Materiaalontwerp
1, Bepaling van de parameters van de procesberekening:
⑴Materiële parameter:
Voerwatergehalte: ω1 =90%, Productvochtgehalte: ω2 =5%;
Voertemperatuur: θ1 =20℃, θ2 =60℃
Output van droogtoren: W 产 =300㎏/h.
⑵Luchtparameter:
Omgevingstemperatuur: t0 =20℃,
Luchtvochtigheid: D0 =0.01㎏water/㎏ droogt lucht,
De temperatuur van de hete luchtinham van droogtoren: t1 = 160℃
Het vochtgehalte van de hete luchtinham: D1 = de lucht van 0.01㎏ water/㎏dry
Uitlaattemperatuur van droogtoren: T2 =8 0℃,
2, Materiaalbalans
Stijg het water op:
Wwater=Wcapacity× (ω1 - ω2)/(1-ω1)
=300× (90%-5%)/(1-90%)
=2550Kg/h
Voerhoeveelheid grondstoffenvloeistof:
W 进 =W 水 +W 产 =2850kg/h
3, Hittesaldo:
⑴De verdampingswarmte vereiste:
Q1 =W 水 ×595+W 水 × (0.45×t2-1×θ1)
=2550×595+2550× (0.45×80-1×20)
=155.8×104Kcal/h
⑵Het product verwarmt omhoog de nodig hitte:
Q2 =W 产 × (Cs× (1-ω2) +1×ω2) × (θ2 - θ1)
=300× (0.4× (1-0.05) +1×0.05) × (60-20)
=0.516×104Kcal/h
⑶Extern hitteverlies van droogtoren:
Q3 =0.1× (Q1 +Q2)
=0.1× (155.8+0.516) ×104
=15.63×104Kcal/h
Het controleren van berekeningen: De droge controle van het hitteverlies in het periferie60~100kcal/kg water, nu: 15.63×104/2550=61.3Kcal/Kgwater, in de controlewaaier.
⑷De hete luchtstroom vereiste voor het drogen: (Overweeg de hoeveelheid luchtlekkage door 10%)
G= (Q1 +Q2+Q3)/［i1 - I2 ' - 0.1×0.24× (t2 - t0)］
i1 - I2 ' = (0.24+0.45×d1) × (t1 - t2)
= (0.24+0.45×0.01) × (160-80)
=19.56Kcal/Kg
G =1.1× (155.8+0.516+15.63) ×104/(19.56-0.1×0.24× (80-20)),
=94896.85Kg/h zetten volumestroom als 73563Nm ³ /h om
⑸Vereiste hitte voor het drogen:
Q=G× (I1 - I0)
i1 - I0 = ((0.24+0.45×d1) ×t1+595×d1) - ((0.24+0.45×d0) ×t0+595×d0)
= ((0.24+0.45×0.01) ×160+595×0.01) - ((0.24+0.45×0.01) ×20+595×0.01)
=34.23Kcal/Kg
Q=94896.85×34.23=324.8×104Kcal/h
⑹, De het vochtgehalteberekening van de droogtorenuitlaat:
D2 =d1+W 水 /G
=0.01+2550/94896.85=0.03687Kgwater/Kgdry lucht
Controleer het diagram van de luchtvochtigheid: De natte-boltemperatuur die aan de het uitlaattemperatuur en vochtgehalte istw beantwoorden2 =46℃, 则 t2 - tw2 =80-46=34℃, kan verzekeren de cycloonseparator niet bedauwt.
4, Berekening van neveltoren:
⑴De selectie van verstuiver:
De inleidende selectie van Lpg3000-type hoge snelheids centrifugaalverstuiver, de diameter van de atomiserende schijf is 0.20m, en de maximumsnelheid is 13000 R/min.
⑵Straalafstandsberekening:
Straalstraal: R=3.46d0.3×G0.25×n-0.16
Zoals vóór lijst: d=0.20m, G=2850Kg/h,
n=12500r/min
∴ R=3.46× (0,20) 0,3 × (2850) 0,25 × (12500) - 0,16
=3.46×0.617×7.3×0.221
=3.448m
⑶Binnendiameter van neveltoren:
De binnendiameter van algemene isD1 van de neveltoren = (0.85~1.4) ×2R
Krijg: D1 =1.28× (2R)
=1.28×2×3.448
=8.83m
Rond makend, krijg D=8.9m
①De algemene rechte de sectiehoogte van de neveltoren is: H1 = (0.9~1.1) D1,
Krijg H1 =1.1×D1=9.79m
②Als: Afzetdiameter: D2 =0 .30m.
③Plaats de hoek van de bodemkegel van de kegelsectie van de droogtoren is 56°The de spitse hoogte H2 =8.1m is
④Opname volute hoogte: H3 =1.6m
De hoogte van de neveltoren: H=H1+H2+H3=9.79+8.1+1.6=19.49m
⑸De gemiddelde assnelheid van hete lucht in neveltoren wordt gecontroleerd:
In de controle van as gemiddelde snelheid 0.10~0.5m/s.
160℃inlet de lucht, dichtheid 0.815kg/m3, de temperatuur op het lagere eind van de rechte sectie is 80℃, de dichtheid 1.0kg/m3 van de Uitlaatlucht, het gemiddelde neemt hete lucht van dichtheid is 0.9075kg/m3
Het gemiddelde volume van de luchtstroom van neveltoren: L=104569m3/h=29m3/s
As gemiddelde snelheid van hete wind: u0 =0.46m/s, in de controlewaaier.
⑹, De rationaliteit van het drogen sterkte die de grootte van de droogtoren controleren:
Cilindrisch sectievolume: V1 =608.74m3
Spits sectievolume: V2 =173.56m3
Totaal Volume: V=782.3m3
Het drogen sterktewaarde:
②De volgende formules voor het berekenen van de het drogen intensiteit worden over het algemeen verstrekt:
E'= ((t1 +273) 3,4287)/((T2 +273) 3,34)
=3.39Kgwater/m3·h
W1 =V×E=782.3×3.39=2650Kg 水 /h>2550Kg 水 /h
Volgens de berekening van het drogen sterkte, kan de grootte van droogtoren aan het vereiste voldoen om te drogen.
①Het gemiddelde verschil van de logboektemperatuur in droogtoren:
tm = ((t1 - θ1) - (t2 - θ2))/ln ((t1 - θ1)/(t2 - θ2))
= ((160-20) - (80-60))/ln (160-20)/(80-60))
=61.67℃
②Selectie van de volumetrische coëfficiënt van de hitteoverdracht:
De volumetrische coëfficiënt van de hitteoverdracht voor het centrifugaalnevel drogen is 30~50Kcal/m3·h·℃, is Zijn waarde omgekeerd verwant met de deeltjesgrootte van het product, en positief verwant met de assnelheid van de hete lucht. Volgens ervaring, zouden de kleine waarden genomen α=45Kcal/m3 moeten zijn·h·℃.
③De hoeveelheid hitte in een droge toren wordt geruild die:
Qt =α×tm×V
=45×61.67×782.3
=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h
Van de het volumehitte van de groottecontrole kan de droogtoren aan de vereisten voldoen om te drogen.
5, Hitte bronberekening:
De hitte voor drogen isQ=324.8×104Kcal/h wordt vereist, die de lage temperatuur in de winter beschouwen, als hittebron, zou er een het verwarmen toelage van 10% moeten zijn, zal de hitteoutput van de hittebron QR = 358×104Kcal/h. die zijn.
(1) Nemend aardgas als hittebron
Als de aardgas calorische waarde 8500kcal/Nm3 is, is de efficiency van directe verbrandingstype verbrandingsoven voor 90%, het gasverbruik:
M 燃气 =468Nm3/h.
6, Berekening van de collector van het cycloonstof:
Selectie van de primaire collector van het cycloonstof:
De temperatuur van de inhamlucht is 80℃, is het Lucht behandelende tarief 94896.85m3/h, is de snelheid van de Inhamwind 19m/s, selecteert 2×clt-2000 collector van het Cycloonstof.
De selectie van cycloon in twee stadia:
De temperatuur van de inhamlucht is 80℃, is het Lucht behandelende tarief 94896.85m3/h, is de snelheid van de Inhamwind 19m/s, selecteert 2×clt-2000 collector van het Cycloonstof
Het vlekkenmiddel van het schuimstof:
De temperatuur van de inhamlucht is 80℃, is het Lucht behandelende tarief 94896.85m3/hWith een diameter van 3,66 meters van het nevelstof het vlekkenmiddelen
7, Berekening van buis:
1, de pijp van de Inhamlucht,
Verg de snelheid van de inhamlucht is 18m/s, is de temperatuur van de Inhamlucht 160℃, is het tarief van de Inhamlucht 116437m3/h,
Æ1 = (V1 ÷3600÷18÷0.7854) 0,5 =1.523M- getΦ1550 mm
2, de Pijp van de Afzetlucht
Verg de snelheid van de afzetlucht is 16m/s, is de temperatuur van de afzetlucht 80℃, is het tarief van de afzetlucht 94896.85m3/h,
Æ2 = (V2 ÷3600÷16÷0.7854) 0,5 =1.4487M- getΦ1450 mm
8, de lijst van de Apparatenparameter:
⑴, Binnendiameter van toren: Φ8900mm
⑵, De buitendiameter van de toren: Φ9100mm
⑶, vereiste de hoeveelheid lucht: 94896.85kg/h
(4) de Temperatuur van de inhamlucht: 160℃, de Temperatuur van de Afzetlucht: 80℃.
⑸, Waterverdamping: 2550Kg/h.
(6), Droog poedervochtgehalte: 5%.
(7), het Drogen calorieën: kcal 324.83Million/uur.
(8), het stofcollector van de Eerste stadiumcycloon: 2×clt-2000, collector de In twee stadia van het cycloonstof: 2×clt-2000,
De diameter van het vlekkenmiddel van het nevelstof: 3.66M
(9), blazende machine: model: 4-72-16B macht: 55KW snelheid: 630R/min.
(10), veroorzaakte ontwerpventilator: model: G4-73-12D macht: 160KW snelheid: 1450r/min
(11), schroefpomp: Model: Gf30-1 macht: 2.2kw druk: 0.6MPa
tarief van stroom: 3m ³ /h snelheid: 940r/min
(12), verstuiver: model: R-XH3t macht: 22KW snelheid: 13000r/min.
9, Materiaalmemorandum:

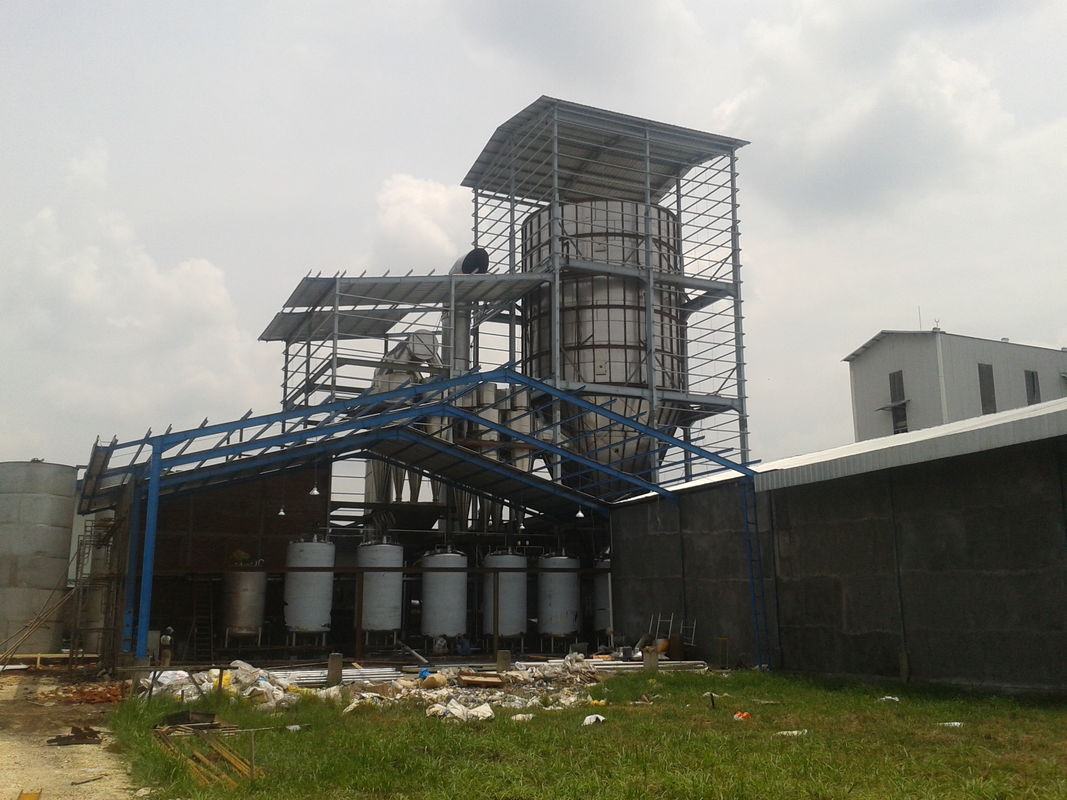

Dit ontwerp is gebaseerd op gebruikersvereisten, de ontwerppraktijk van binnenlandse en buitenlandse geavanceerde ervaring en de fabriek vele jaren. In dit ontwerp, in strikte overeenstemming met de behoeften van gebruikers, en verzeker de totstandbrenging van de indicatoren. Het ontwerp is gebaseerd op het idee van de geavanceerde, betrouwbare, en aangewezen speling van prijsconcessies.
De vaste-vloeibare stof met de stevige inhoud van 10% wordt gepompt in de bovenkant van de toren door een schroefpomp, en het materiaal is verspreid in gelijke en kleine die mistgroepen onder de middelpuntvliedende kracht door de atomiserende machine wordt veroorzaakt
De natuurlijke lucht door luchtfilter na verwarmd aan 160 gr.C. het hete aan de lucht drogen, de hete luchtverdeler en het bovenste gedeelte van de mist in de droogtoren na contact met het snelle koelen aan 100 gr.C., en toen hete materiële spiralen, tijdens daling in geleidelijk aan verminderde luchttemperatuur, terwijl het materiële watergehalte geleidelijk aan verminderde, en voldoet uiteindelijk aan de ontwerpvereisten na het stof, buiten gelost uitlaatgas. Dit systeem keurt het nevelvolume per uur voor de hoge snelheids centrifugaalverstuiver 3000kg goed.
Het droge gebeëindigde poeder wordt gelost onder de de droogtoren en collector van het cycloonstof, en het uitlaatgas wordt gelost buiten na het van stof ontdoen.
10, Kenmerken van elk systeem van het materiaal:
| Periodiek | Naam | Eigenschap |
| 1 | Voedersysteem |
1, schroefpomp: Model: Gf30-1, tarief van stroom: 3m ³ /h, Druk: 0.6MPa. 2, de klep van de voerpijp keuren 2/4 de pijpklep van ' s (als het niet de pompafzet kan aanpassen, de grootte van de pompafzet) goed, en zijn contact met het materiaal drukken gebruikend 304 |
| 2 | Atomiseringssysteem |
1, Hoge snelheids centrifugaaldieverstuiver met macht wordt uitgerust: 22KW, snelheid: 13000r/min, Maximum vloeibare injectie: 3000kg/h. 2, Uitgerust met een oliepomp, worden de olie gekoeld in de tank, en de tank van de wateropslag wordt gemaakt van materiële Q235. De kopercomponent van de waterkoeler wordt gemaakt van koper 3, Diameter van het atomiseren van plaat: Φ200mm, Materiaal: 304 4, Materieel contact met roestvrij staal 304, en de rest met koolstofstaal 5, de verstuiver keuren de snelheidsregelgeving goed van de frequentieomzetting. |
| 3 | Heet-ontploffingssysteem |
1, blazende machine: model: 4-72-16B, macht: 55KW, snelheid: 630r/m, het blazen tarief: 71971~100730m3/h, druk: 1538~1218Pa 2, Ventilatorselectie van binnenlandse bekende fabrikanten van producten, met luchtklep |

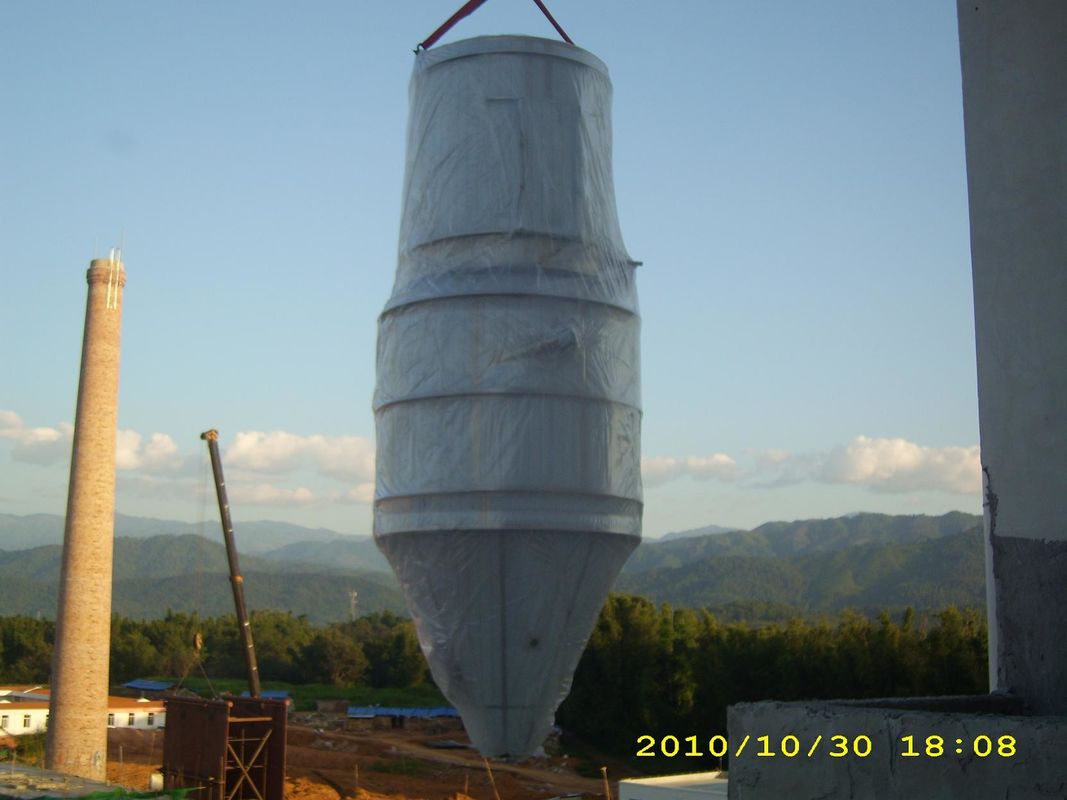

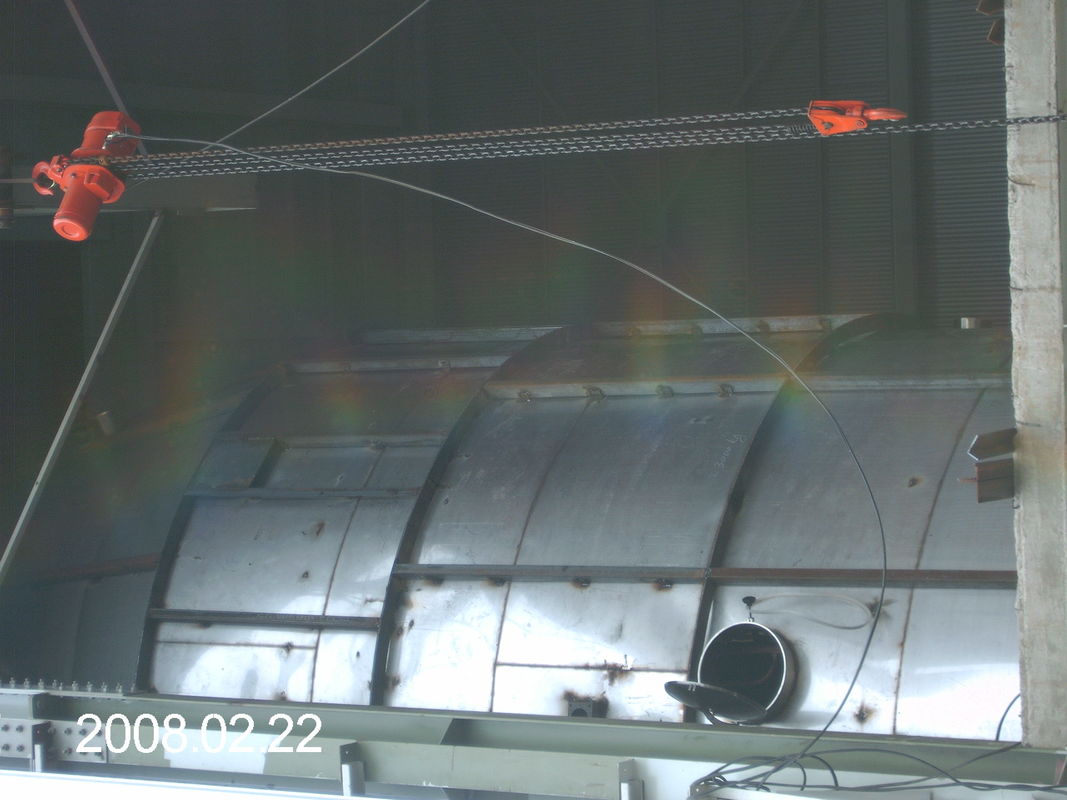

| 4 | Droogtoren |
1, Hete luchtverdeler: ons bedrijf voor veelvoudige reeksen van materiaal, het effect is zeer goed, goedkeurt δ=2~3mm, 304SS 2, droogtoren: De binnendiameter van droogtoren is 8.9m.The de negatieve druk 2000Pa kan weerstaan, niet zal beschadigd worden in het geval van fouten. De binnenmuur is 3mm304 opgepoetst spiegelpaneel, Argonbooglassen. De toren is in dikte 0.6mm kleurenplaat, het middenq235-type staalskelet en de dikte van 100mm de isolatie die van de rotswol wordt verpakt; Rechte spitse verbindingsflens zonder. de siderurgie 14, wordt de resterende flenzen gemaakt van staalplaten van breedte tot 100 mm en de dikte van 12 mm, het Uit elkaar plaatsen is niet meer dan 2,5 meters, wordt de verticale versteviger gemaakt van de vierkante buis van 50x100, de dikte die van 3 mm, het overschrijden van 1220 mm niet uit elkaar plaatsen. Droog openluchtdakdikte δ=3mm, koolstofstaal geruite plaat. 3, de toren hebben 4 torenventilator en observatiegat, gemakkelijk om de observatietoren schoon te maken. De verbinding van het torenlichaam en de pijpkromming allen worden ontworpen door boogstootvoeg om de dode hoek te verminderen. 4, normale lopende temperatuur: De hete luchtverdeler in de luchttemperatuur is 160℃, binnen van toren is werkende de temperatuurgrens van 120℃.The is de werkdruk van 300℃.Tower: 100~-1500Pa, Grens vacuümtoren: - 2000Pa. 5, pneumatische hamer: Door onze fabrieksontwerp en vervaardiging van luchthamer, de trilling van grote, lage luchtconsumptie. De gebruiker bereidt de luchtcompressor zelf voor |
| 5 | Het ontvangende systeem |
|
| 6 | Uitlaatsysteem |
1, veroorzaakte ontwerpventilator: model: G4-73-12D, macht: 160KW, snelheid: 1450r/min, het blazen tarief: 83088~104600m3/h, druk: 4366~3171Pa uitgerust met regelbare demper, Q235-productie, koppelt hij is geïnstalleerd met 4 schokstootkussens 2, uitlaatbuis: Materieel contact met roestvrij staal 304, koolstofstaal voor verstevigers. |
| 7 | Elektrisch systeem |
1, wordt het elektrische controlekabinet gemaakt van koolstofstaal. 2, het controlesysteem keuren de routinecontrole van de knoopschakelaar goed. Hoofdparameters zoals inhamtemperatuur, hoofdtorentemperatuur, afzettemperatuur door de digitale die aanpassing van de thermometervertoning, met de negatieve instructies van de druktoren, de druk van de inhamlucht, negatieve drukcontrole, duidelijke instructies, de verrichting, het gemak wordt uitgerust van gebruikers. De belangrijkste elektro gebruikende CHINT elektrocomponenten van controlecomponenten, een belangrijk element is goedgekeurde ingevoerde hoogte - kwaliteitsproducten, effectief waarborg de betrouwbaarheid van elektrische veiligheid. 3, de inhamtemperatuur door de intelligente digitale thermometercontrole, vertoning, alarm, verzekeren constante temperatuur van inham. |
