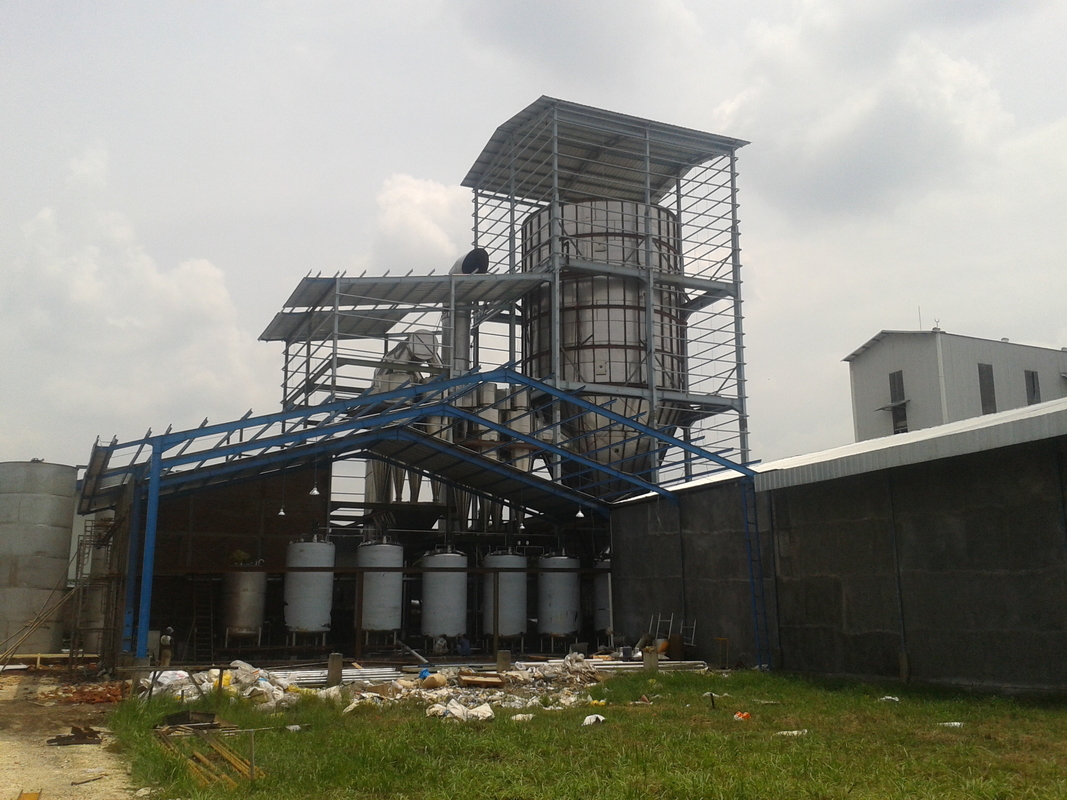

Lijst voor porseleinaardenevel het drogen materiaal met een jaarlijkse output van 35.000 ton

1. Schroefpomp: model: GF 50 -2, macht: 3 kW, stroomtarief: 6 000 kg /h; het materiële contactdeel is 304.

2. De schroefpomp keurt de producten van Anhui Junma Company goed, die in verscheidene reeksen van nevel het drogen materiaal zijn gebruikt, en het effect is zeer goed.

3. De het voeden pijp keurt φ goed 89 mm-roestvrij staalpijp.

4. De pomp is uitgerust met een frequentieconvertor om de snelheid aan te passen.

1. Hoge snelheids centrifugaalverstuiver r-XH 10 die t-type, met macht wordt uitgerust: 45 kW, maximumsnelheid: 1 1 500 t/min, maximumnevel 10 000kg/h.

2. Uitgerust met een reeks van oliepomp, wordt de smeerolie gekoeld door water in de opslagtank, wordt de tank van de olieopslag gemaakt van Q235, en de waterkoeler wordt gemaakt van kopercomponenten.

3. Diameter van het atomiseren van schijf: Φ 210 mm.

4. Gebruik 304 wanneer de verstuiver in contact met het materiaal is.

5. De verstuiver keurt de snelheidsregelgeving goed van de frequentieomzetting.

• De filter keurt het aanvankelijke effect, een laag van goed draadnetwerk
• Ventilator: Model: 4-72-8 C, Macht: 30 kW, Snelheid: 1600 t/min, Luchtvolume: 24982 ~ 432380 m3^/h, Druk: 2303 Pa ~ 1816, op het materiële contactpunt voor SUS304, met schokstootkussen.
• De ventilator wordt gecontroleerd door een frequentieconvertor, die gemakkelijk is aan te passen. De fan keurt de producten goed door de nationale aangewezen fabriek worden geproduceerd die.
• Het direct-in brand gestoken fornuis van de aardgas hete ontploffing: 4 miljoen kcal, keurt de lineaire brander binnenlandse bekende merken goed, in veelvoudige reeksen van materiaal, gebruikt en loopt veilig stabiel en.

1. Volute, hete luchtverdeler: de hoogste hete luchtinham volute en de hete luchtverdeler passen de omwentelingshoek van de luchtstroom volgens verschillende voorwaarden aan, leid effectief het gas in de toren af, en verhinder het materiaal te plakken aan de muur. De verstuiver zet wordt weggegaan in het midden op. Het wordt gemaakt van 3mm304-materiaal, met hittebehoud in het midden.

2. Droogtoren: De binnendiameter van de droogtoren is 8,4 meters, is de hoogte van de rechte cilinder 8,54 meters, en de totale hoogte van de binnentank van de droogtoren is 15,6 meters. Het kan een negatieve druk van 25 00Pa weerstaan en niet in het geval van werkende fouten beschadigd. De binnenmuur is een 304 opgepoetst spiegelpaneel met een dikte van 3,0 mm, die door argonbooglassen wordt gelast. Het torenlichaam wordt gedelocaliseerd door een roestvrij staalplaat met een dikte van 1,2 mm, en het midden is een Q235-van het staalskelet en aluminium silicaat met een dikte van 100 mm voor thermische isolatie. De bovenkant van de drogende kamer is een plaat van de roestvrij staalcontroleur met een dikte van 3mm.

3. Het torenlichaam is uitgerust met een torendeur en een observatiegat, dat voor het schoonmaken en observatie in de toren geschikt is. De interface van het torenlichaam en de elleboog van de pijpleiding worden ontworpen met boogstootvoeg om de dode hoek te verminderen.

4. Normale werkende temperatuur: de temperatuur van de inhamlucht van volute en de hete luchtverdeler is 350 ℃, en de temperatuur van de uitlaatlucht is 110 ℃. Werkdruk in de toren: -100~-1000Pa, grensdruk in de toren: -2000Pa.

5. De rechte sectie en de kegel van de droogtoren zijn uitgerust met een luchthamer, die door ons bedrijf, met grote trilling en klein gasverbruik wordt ontworpen.

1. Uitlaatbuis: roestvrij staal 304 wordt gebruikt in contact met het materiaal.

2. De zakfilter keurt mc goed - type 570, is er hieronder een silo, en de lagere haven is uitgerust met een handschakelaarvleugelklep.

3. Silo: Φ 6 000mm.

4. Veroorzaakte ventilator: Model: G4-73-10D, Macht: 55KW, Snelheid: 1450 t/min, Luchtvolume: 31554~60533m ³ /h, Druk: 3301~2194Pa, van Q235 wordt gemaakt, is de steun uitgerust met schokbrekend stootkussen, de ventilator het door frequentieconvertor wordt gecontroleerd, die voor aanpassing die geschikt is. De fan keurt de producten goed door de nationale aangewezen fabriek worden geproduceerd die.

7. Schoorsteenpijp: materieel koolstofstaal.

1. Het elektrodiecontrolekabinet wordt van koolstofstaal gemaakt met plastiek wordt bespoten.

2. Het controlesysteem keurt handbesturingselement opdrachtknop goed, worden de belangrijkste parameters zoals inhamtemperatuur en afzettemperatuur getoond en op het scherm aangepast, dat voor gebruikers geschikt is te gebruiken, en de inham en afzetluchtdruk wordt getoond op het elektrische kabinet. De elektrocontrole keurt hoofdzakelijk de elektrocomponenten van Chint goed, die de betrouwbaarheid, de nauwkeurigheid en de veiligheid van elektroverrichting kunnen effectief verzekeren. (verstrekt door de klant)

3. De verstuiver en de ventilator worden gecontroleerd door frequentieconvertor.

Directe brand

Heet ontploffingsfornuis
